Inconel600(N06600)鎳基高溫合金
中國牌號：GH600/GH3600
一、Inconel600概述
Inconel600是早期發(fā)展的鎳-鉻-鐵基固溶強(qiáng)化合金，具有良好的耐高溫腐蝕和抗氧化性能、優(yōu)良的冷熱加工和焊接工藝性能，在700℃以下具有滿意的熱強(qiáng)性和高的塑性。合金可以通過冷加工得到強(qiáng)化，也可以用電阻焊、溶焊或釬焊連接，可供應(yīng)冷軋薄板、熱軋厚板、帶材、絲材、棒材、圓餅、環(huán)坯、環(huán)形鍛件等，適宜制作在1100℃以下承受低載荷的抗氧化零件。
1.1 材料牌號 Inconel600。
1.2 Inconel600相近牌號 Inconel，GH600，GH3600(中國）。
1.4 Inconel600化學(xué)成分 見表1-1。
表1-1 %
| C | Cr | Ni+Co | Al | Ti | Fe | Nb+Ta | Mn | Si | P | S | Cu |
| ≤0.15 | 14.0～17.0 | ≥72 | ≤0.35 | ≤0.50 | 6.00～10.00 | ≤1.00 | ≤1.00 | ≤0.50 | ≤0.040 | ≤0.015 | ≤0.50 |
1.5 熱處理制度 板材：1010～1050℃，3～5min/mm，空冷；帶材：1010℃±10℃，空冷；絲材：1065℃±10℃，空冷。棒材、環(huán)形件檢驗試驗經(jīng)1010℃±10℃，空冷固溶處理。
1.6 品種規(guī)格與供應(yīng)狀態(tài) 可供應(yīng)各種規(guī)格的板材、棒材、鍛件、帶材、絲材、圓餅、環(huán)坯、環(huán)形鍛件。棒材以鍛軋狀態(tài)、表面磨光或車光供應(yīng)；圓餅和環(huán)坯以鍛態(tài)供應(yīng)；環(huán)件以固溶狀態(tài)供應(yīng)；板材經(jīng)固溶、堿酸洗、矯直和切邊后供應(yīng)；帶材經(jīng)冷軋、固溶、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細(xì)磨光狀態(tài)交貨。
1.7 熔煉與鑄造工藝 合金采用下列工藝之一進(jìn)行熔煉：(1)非真空感應(yīng)熔煉加電渣重熔；(2)電弧爐熔煉加電渣重熔；(3)真空熔煉。
1.8 應(yīng)用概況與特殊要求 該合金在國外有成熟的使用經(jīng)驗，在國內(nèi)已制成航天發(fā)動機(jī)零部件，通過試飛試驗，在航空上也開始使用。
二、Inconel600物理及化學(xué)性能
2.1 Inconel600熱性能
2.1.1 熔化溫度范圍 1370～1430℃。
2.1.2 熱導(dǎo)率 見表2-1。
表2-1
| θ/℃ | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| λ/（W/（m·℃）） | 12.85 | 13.94 | 15.15 | 16.62 | 18.71 | 20.72 | 22.40 | 24.49 | 27.00 | 29.51 | 31.60 |
2.1.4 線膨脹系數(shù) 見表2-2。
2.2 Inconel600密度 ρ=8.43g/cm3。

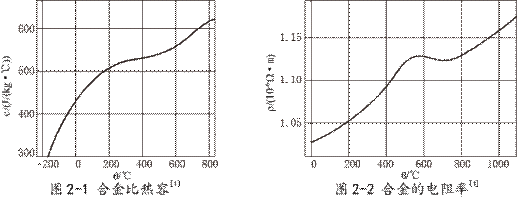

2.3 Inconel600電性能 電阻率見圖2-2。
表2-2
| θ/℃ | 20～200 | 20～300 | 20～400 | 20～500 | 20～600 | 20～700 | 20～800 | 20～1000 |
| α/10-6℃-1 | 12.35 | 12.75 | 13.10 | 13.55 | 14.50 | 15.15 | 15.70 | 16.20 |
2.5 Inconel600化學(xué)性能
2.5.1 抗氧化性能 在空氣介質(zhì)中試驗100h的氧化速率見表2-3。
表2-3
| θ/℃ | 800 | 900 | 1000 |
| 氧化速率/(g/m2·h) | 0.01865 | 0.05724 | 0.13718 |
Inconel600技術(shù)標(biāo)準(zhǔn)規(guī)定的性能 見表3-1。
表3-1
| 品種 | θ/℃ | 拉伸性能 | HBS | 彎曲試驗 | |||
| σb/MPa | σP0.2/MPa | δ5/% | φ/% | ||||
| 棒材 | 20 | ≥585 | ≥240 | ≥30 | - | 134～217 | - |
| 圓餅、環(huán)坯或環(huán)形件 | 20 | ≥520 | ≥205 | ≥35 | - | ≥187 | - |
| 熱軋板 | 20 | ≥550 | ≥240 | ≥35 | ≥40 | - | - |
| 900 | ≥95 | ≥45 | ≥40 | ≥50 | - | - | |
| 冷軋板 | 20 | ≥550 | ≥240 | ≥30 | - | - | ① |
| 900 | ≥90 | ≥40 | ≥60 | - | - | - | |
| 冷軋板 | 20 | ≥550 | ≥200 | ≥30 | - | - | 測試 |
| 帶材 | 20 | ≥550 | ≥240 | ≥30 | - | - | ① |
| 絲材 | 20 | 實測 | 實測 | 實測 | - | HV≤151 | 冷頂鍛合格 |
表3-2
| 產(chǎn)品厚度/mm | <0.25 | 0.25～1.30 | >1.30～4.00 |
| 彎曲系數(shù) | 雙方協(xié)議 | 1 | 2 |
4.1 Inconel600相變溫度
4.2 Inconel600時間-溫度-組織轉(zhuǎn)變曲線
4.3 Inconel600合金組織結(jié)構(gòu) 合金在1120℃處理2h后，僅有TiN氮化物和Cr7C3型碳化物，在870℃經(jīng)1500h長期時效后，組織中仍然是Cr7C3和TiN，說明合金的組織是穩(wěn)定的。
五、Inconel600工藝性能與要求
5.1 Inconel600成形性能 合金具有良好的熱加工性能，鋼錠鍛造加熱溫度為1110～1140℃；終鍛溫度不小于950℃，板坯軋制加熱溫度為1130～1170℃，精軋加熱溫度為1090～1130℃。成品固溶處理溫度為1010～1050℃。
5.2 Inconel600焊接性能 合金焊接性能良好，可用電弧焊、氬弧焊、電阻焊和釬焊等各種方法連接，大型或復(fù)雜的焊接結(jié)構(gòu)件在熔焊后應(yīng)在870℃退火1h，以消除焊接應(yīng)力。
5.3 Inconel600零件熱處理工藝 零件的熱處理工藝應(yīng)按相應(yīng)的材料標(biāo)準(zhǔn)的熱處理制度進(jìn)行。薄板和帶材零件的退火處理應(yīng)在保護(hù)氣氛中進(jìn)行
