GH3536鎳基變形高溫合金
中國牌號：GH3536/GH536/GH22、GH536 (GH3536)美國牌號：HastelloyX/UNS NO6002
法國牌號：NC22FeD
德國牌號：NiCr22FeMo
英國牌號：Nimonic PE13
一、GH3536 概述
GH3536是主要用鉻和鉬固溶強化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強度，冷、熱加工成型性和焊接性能良好。使用于制造航空發動機的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時工作溫度可達1080℃。供應的主要品種有板材、帶材、管材、棒材、鍛件、環形件和精密鑄件。
1.1 GH3536 材料牌號 GH3536(GH536,GH22,GH334,GH739,SG-5)
1.2 GH3536 相近牌號 UNS NO6002，HastelloyX（美國），NC22FeD（法國）， NiCr22FeMo（德國），Nimonic PE13（英國）
1.3 GH3536 材料的技術標準
1.4 GH3536 化學成分 見表1-1。
表1-1%
| C | Cr | Ni | Co | W | Mo | Al | Ti | Fe | B | Cu | Mn | Si | P | S |
| 不大于 | ||||||||||||||
| 0.05～0.15 | 20.5～23.0 | 余量 | 0.50～2.50 | 0.20～1.00 | 8.0～10.0 | ≤0.50 | ≤0.15 | 17.0～20.0 | 0.010 | 0.50 | 1.00 | 1.00 | 0.025 | 0.015 |
1.5 GH3536 熱處理制度 板材和管材：1130～1170℃，快速空冷或水冷；棒材和環形件檢驗試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。

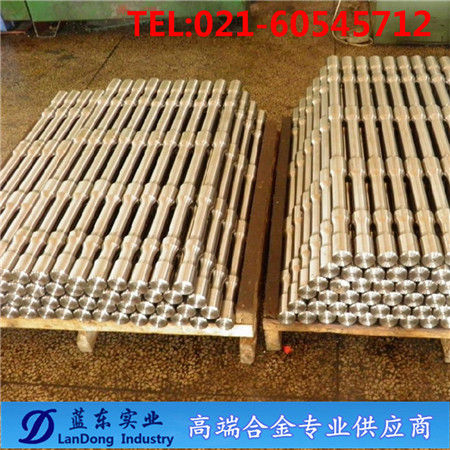

1.6 GH3536 品種規格與供應狀態 供應δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經固溶處理和酸洗后供應，帶材也可呈冷軋狀態供應；焊絲以硬態、半硬態、固熔加酸洗、光亮固溶處理狀態成盤交貨，也可以直條交貨；棒材和環形件不經熱處理交貨。精密鑄件于鑄造狀態供應。
1.7 GH3536 熔煉與鑄造工藝 上海藍東實業采用電弧爐加電渣或非真空感應爐加電渣重熔工藝。生產鑄件則采用感應爐重熔母合金后澆注于加熱的模殼內，澆注速度以快些為好。
1.8 GH3536 應用概況與特殊要求 該合金在國外航空發動機和民用工業中獲得了極為廣泛的應用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結構等。合金在高溫下長期使用后有一定的時效硬化現象。
二、GH3536 物理及化學性能
2.1 GH3536 熱性能
2.1.1 GH3536(GH536) 熔化溫度范圍 1295～1381℃。
2.1.2 GH3536(GH536) 熱導率 見表2-1。
2.1.3 GH3536 比熱容 見表2-2。
2.1.4 GH3536 線膨脹系數 見表2-3。
2.1.5 GH3536 合金鑄件的熱擴散率 見表2-4。
表2-1
| θ/℃ | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| λ/（W/（m·℃）） | 13.38 | 17.97 | 20.27 | 22.40 | 24.62 | 26.79 | 29.05 | 31.14 | 33.44 |
表2-2
| θ/℃ | 17 | 100 | 200 | 280 | 408 | 500 | 600 | 700 | 800 | 900 |
| c/(J(kg·℃)) | 372.6 | 372.6 | 389.4 | 456.4 | 427.1 | 452.2 | 464.7 | 515.0 | 535.9 | 561.0 |
1、固溶處理溫度范圍是1160℃～1190℃，最好在1175℃左右。
為得到最大的蠕變強度，建議冷卻方式為水淬。對于厚度小于1.5mm 的材料，也可采用快速空冷。去應力退火溫度為最高870℃。在熱處理過程中，必須保持工件清潔。
2、去氧化皮的表面氧化物和焊縫周圍的焊渣的附著性比不銹鋼更強，推薦使用細晶砂帶或細晶砂輪進行打磨。
3在用HNO3/HF 混合酸進行酸洗前必須噴砂或打磨將氧化膜打碎。
4、機加工 的機加工要在固溶處理態進行。由于Nicrofer 4722 Co 的加工硬化較高，因此宜采用低切削速度和重進刀進行加工，才能車入已冷作硬化的表層下面。
5、焊接 能用各種焊接工藝焊接，如鎢電極惰性氣體保護焊、等離子弧焊、手工亞弧焊、金屬極惰性氣體保護焊、熔化極惰性氣體保護焊。優先考慮采用脈沖電弧焊。焊接前，材料需為固溶處理態，去除氧化皮、油污和各種標記印痕，焊縫兩邊約25mm 寬范圍需打磨至光亮金屬表面。采用低熱量輸入，層間溫度不超過100℃。
6、不需要焊前和焊后熱處理。
